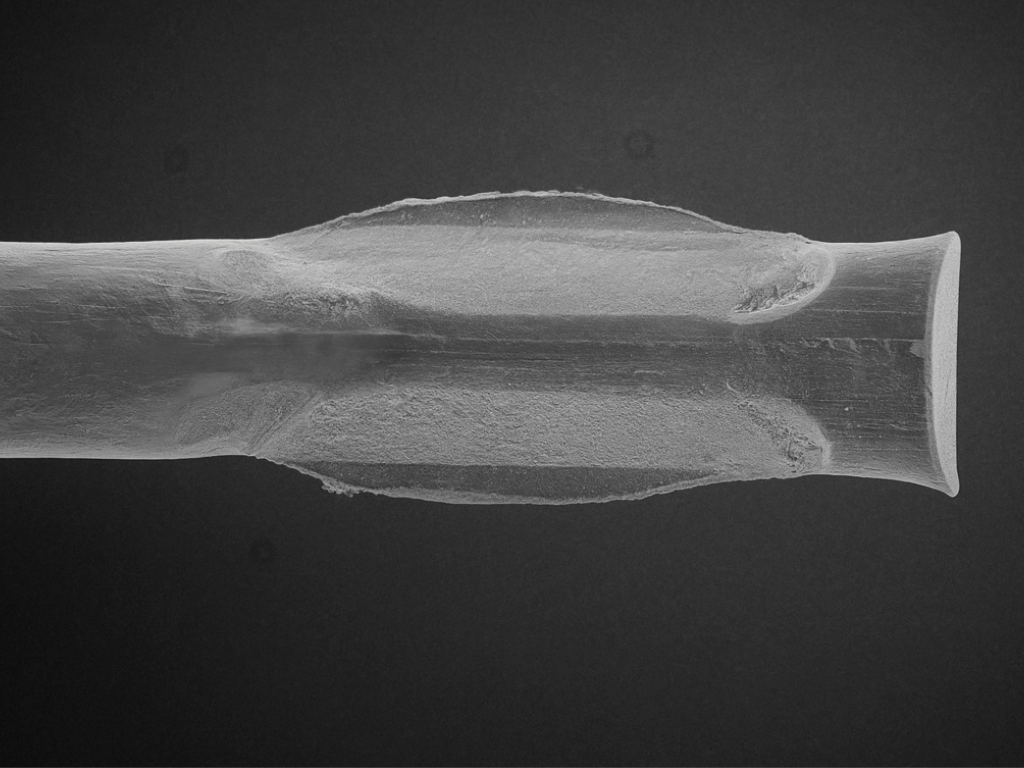

標準的なグルーヴ（溝）形状により、ワイヤを確実に保持し、安定した制御下でのボンディングを実現します。また、バランスの良いフット比がヒール強度を高め、過度な変形によるトラブルを最小限に抑えます。これにより、長時間稼働においても、信頼性の高い接合を維持することが可能です。

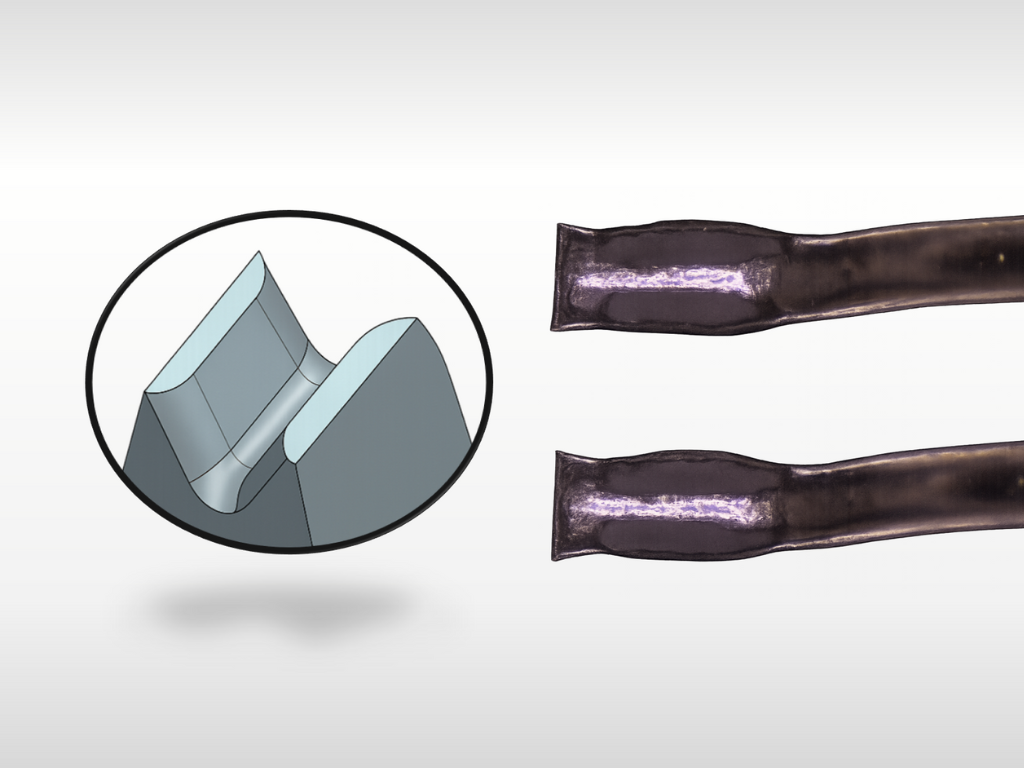

V形状溝設計がワイヤのガイド性を高め、先端部の汚れ（ビルドアップ）を抑えることで、常にクリーンなボンド面を維持します。精密なツール設計によりボンドヘッド回転時でも安定した動作をサポート。要求の厳しい環境下でも、均一で高品質なボンディングを実現します。
表 A1
ボンダーに合わせた最適なウェッジの選定
| 40kHzおよび60kHz用太線ウェッジ設計 | |||||||
|
グルーヴタイプ |
トランスデューサ周波数 |
40 kHz |
60 kHz |
||||
|
ウェッジ長 |
2.8" |
3.5" |
2.5" |
3" |
3.5" |
4" |
|
| V-グルーヴ | ロングフット（4.5 FL/D） | NA | NA | NA | NA | NA | NA |
| スタンダードフット（3 FL/D） | 127540 (12 mil) 127168 (8, 16, 20 mil) |
127161 | 127153 スタンダードグルーヴ 127163 リアカット 127178 シャロウグルーヴ 127177 ウルトラシャロウグルーヴ |
127157 | 127161 | 127158 | |
| ショートフット（2.5 FL/D） | NA | NA | 127175 スタンダードグルーヴ 127181 ハーフシャロウグルーヴ 127167 シャロウグルーヴ (6, 10, 12 mil) 127552 シャロウグルーヴ (8, 12, 16, 20 mil) |
127159 | NA | NA | |
| ウルトラショートフット（2 FL/D） | NA | NA | 127156 スタンダードグルーヴ 127156-XXX1 バーチカルレリーフ 127156-XX1X シャロウグルーヴ |
NA | NA | NA | |
| ウルトラウルトラショートフット（1.5 FL/D） | NA | NA | 127550 | NA | NA | NA | |
| U-グルーヴ | スタンダードフット（3 FL/D） | NA | NA | 127154 | NA | NA | NA |
| ウルトラショートフット（2 FL/D） | NA | NA | 127273 | NA | NA | NA | |
| 80kHz、120kHz、および太線ウェッジ設計 | |||||||
|
グルーヴタイプ |
トランスデューサ周波数 |
80 kHz |
120 kHz |
HP |
|||
|
ウェッジ長 |
2.4" |
3" |
|
40 kHz |
(60 kHz または 80 kHz) |
||
| V-グルーヴ | ロングフット（4.5 FL/D） | NA | NA | NA | NA | 127603 | |
| スタンダードフット（3 FL/D） | 127184 スタンダードグルーヴ (10–20 mil) 127586 スタンダードグルーヴ (4–8 mil) 127587 ウルトラシャロウグルーヴ 127588 リアカット |
127182 | 127701 スタンダードグルーヴ (4–8 mil) 127702 スタンダードグルーヴ (10–20 mil) 127520 リアカット |
127542 スタンダードグルーヴ 127543 シャロウグルーヴ |
127591 スタンダードグルーヴ 127595 シャロウグルーヴ |
||
| ショートフット（2.5 FL/D） | 127583 スタンダードグルーヴ (10–20 mil) 127585 スタンダードグルーヴ (4–8 mil) 127589 ウルトラシャロウグルーヴ |
NA | NA | NA | 127598 スタンダードグルーヴ 127593 シャロウグルーヴ |
||
| ウルトラショートフット（2 FL/D） | NA | NA | NA | NA | NA | ||
| ウルトラウルトラショートフット（1.5 FL/D） | NA | NA | NA | NA | 127601 | ||
| U-グルーヴ | スタンダードフット（3 FL/D） | NA | NA | NA | NA | NA | |
| ウルトラショートフット（2 FL/D） | NA | NA | NA | NA | NA | ||
表 A2
ウェッジ部品番号による製品選定
| ウェッジ P/N | 適用ワイヤ径（ミル） | ボンディングヘッド、 周波数 |
フットタイプ | グルーヴタイプ | グルーヴ深さ、カットデザイン | 備考 |
| 127153 | 4,5,6,7,8,10,12,14,15,16,18,20,22,24,25 | 60 kHz LWヘッド | スタンダードフット（3 FL/D） | V | 4,5,6,7,8,10,12,14,15,16,18,20,22,24,25 ミル (127153- 用のオプション1mmバーチカルレリーフ |
|
| 127154 | 4,5,6,8,10,12,15,16,20 | 60 kHz LWヘッド | スタンダードフット（3 FL/D） | U | ||
| 127156 | 8,10,12,15,16,18,20 | 60 kHz LWヘッド | ウルトラショートフット（2 FL/D） | V | 8ミル (127156-0801)用のオプション1mmバーチカルレリーフ, 12ミル (127156-1210)用のオプションシャロウグルーヴ | |
| 127157 | 4,5,6,7,8,10,12,14,15,16,18,20,25 | 60 kHz LW 3" ディープアクセスヘッド | スタンダードフット（3 FL/D） | V | ||
| 127158 | 6,7,8,10,12,14,15,16,18,20,25 | 60 kHz LW 4" ディープアクセスヘッド | Short Foot (3 FL/D) | V | ||
| 127159 | 5,6,7,8,10,12,15,16,18,20 | 60 kHz LW 3" ディープアクセスヘッド | ショートフット（2.5 FL/D） | V | ||
| 127161 | 4,5,6,7,8,10,12,14,15,16,18,20,25 | 40 kHzまたは60 kHz LWヘッド 3.5" ディープアクセ | スタンダードフット（3 FL/D） | V | ||
| 127163 | 5,6,7 | 60 kHz LWヘッド | スタンダードフット（3 FL/D） | V | リアカット | |
| 127175 | 5,6,7,8,10,12,14,15,16,18,20 | 60 kHz LWヘッド | ショートフット（2.5 FL/D） | V | 10,12,15,16,18,20 ミル (127175-XX01)用のオプション1mmバーチカルレリーフ | |
| 127177 | 4,5,6 | 60 kHz LWヘッド | スタンダードフット（3 FL/D） | V | ウルトラシャロウグルーヴ | |
| 127178 | 4,5,6,8,10 | 60 kHz LWヘッド | スタンダードフット（3 FL/D） | V | シャロウグルーヴ | |
| 127181 | 12 | 60 kHz LWヘッド | ショートフット（2.5 FL/D） | V | ハーフシャロウグルーヴ | |
| 127184 | 10,12,14,15,16,18,20 | 80 kHz LWヘッド | スタンダードフット（3 FL/D） | V | ||
| 127273 | 5,8,12,15,20 | 60 kHz LWヘッド | Standard Foot (2 FL/D) | U | ||
| 127520 | 4,5,6,7,8,10,12,14,15,16,18,20 | 120 kHz LWヘッド | スタンダードフット（3 FL/D） | V | リアカット | |
| 127540 | 12 | 40 kHz LWヘッド | スタンダードフット（3 FL/D） | V | 127168 の代替品 | |
| 127542 | 12 | 40 kHz HPヘッド | スタンダードフット（3 FL/D） | V | HPヘッド用リバースフット | |
| 127543 | 12 | 40 kHz HPヘッド | スタンダードフット（3 FL/D） | V | シャロウグルーヴ | HPヘッド用リバースフット |
| 127550 | 12,16,20 | 60 kHz LWヘッド | Ultra Short Foot (1.5 FL/D) | V | バーチカルレリーフ | |
| 127582 | 4,5,6,7,8,10,12,14,15,16,18,20 | 80 kHz LW 3" ディープアクセスヘッド | スタンダードフット（3 FL/D） | V | ||
| 127583 | 10,12,14,15,16,18,20 | 80 kHz LWヘッド | ショートフット（2.5 FL/D） | V | ||
| 127585 | 4,5,6,8 | 80 kHz LWヘッド | ショートフット（2.5 FL/D） | V | DUSG特性改善のためのDセクションツール | |
| 127586 | 4,5,6,7,8 | 80 kHz LWヘッド | スタンダードフット（3 FL/D） | V | DUSG特性改善のためのDセクションツール | |
| 127587 | 4,5,6,8 | 80 kHz LWヘッド | スタンダードフット（3 FL/D） | V | シャロウグルーヴ | DUSG特性改善のためのDセクションツール |
| 127588 | 4,5,6,7,8 | 80 kHz LWヘッド | スタンダードフット（3 FL/D） | V | リアカット | DUSG特性改善のためのDセクションツール |
| 127589 | 4,6 | 80 kHz LWヘッド | ショートフット（2.5 FL/D） | V | シャロウグルーヴ | DUSG特性改善のためのDセクションツール |
| 127591 | 5,6,7,8,10,12,14,15,16,20,24,25 | 60 kHzまたは80 kHz HPヘッド | スタンダードフット（3 FL/D） | V | HPヘッド用リバースフット, 12, 16, 20 ミル (127591-XX01) 用のオプション1mmバーチカルレリーフ |
|
| 127593 | 8,10,12,15,16,20 | 60 kHzまたは80 kHz HPヘッド | ショートフット（2.5 FL/D） | V | シャロウグルーヴ | HPヘッド用リバースフット, 12, 16, 20 ミル (127593-XX01) 用のオプション1mmバーチカルレリーフ |
| 127595 | 5,6,7,8,10,12,15,16,20,22 | 60 kHzまたは80 kHz HPヘッド | スタンダードフット（3 FL/D） | V | シャロウグルーヴ | HPヘッド用リバースフット, 12, 16, 20 ミル (127595-XX01) 用のオプション1mmバーチカルレリーフ |
| 127598 | 8,10,12,15,16,20 | 60 kHzまたは80 kHz HPヘッド | ショートフット（2.5 FL/D） | V | HPヘッド用リバースフット, 12, 16, 20 ミル (127598-XX01) 用のオプション1mmバーチカルレリーフ |
|
| 127601 | 20,24 | 60 kHzまたは80 kHz HPヘッド | ウルトラウルトラショートフット（1.5 FL/D） | V | バーチカルレリーフ | 127550 のHPヘッドバージョン |
| 127603 | 15 | 60 kHzまたは80 kHz HPヘッド | ロングフット（4.5 FL/D） | V | ||
| 127701 | 4,5,6,7,8 | 120 kHz LWヘッド | スタンダードフット（3 FL/D） | V | ||
| 127702 | 10,12,14,15,16,18,20 | 120 kHz LWヘッド | スタンダードフット（3 FL/D） | V |
