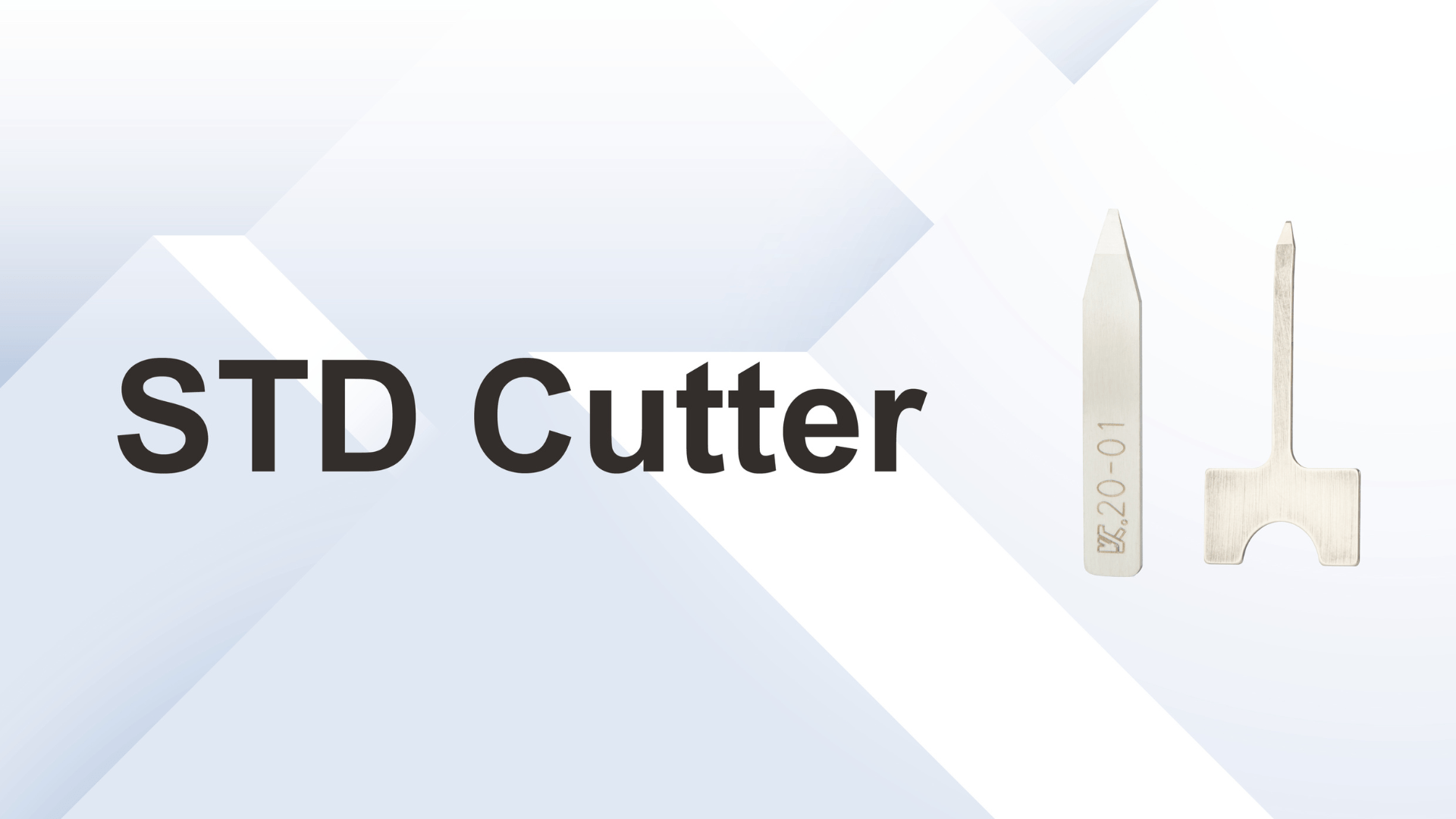

K&Sの標準カッターは、太線およびリボンボンディングに不可欠な、クリーンで制御されたワイヤカットを提供します。精密に設計されたブレードにより、一定のテール長を維持し、主要なK&Sウェッジボンダーにおいてフロントカット／リアカットの両プロセスをサポートします。再現性の高い切断品質を実現し、より安定したボンディング品質に貢献します。


精密に設計された刃先により、一貫した切断品質と正確なワイヤカット処理を実現します。幅広いワイヤサイズに対応する設計で、標準的なフロントカットおよびリアカットの両ボンドヘッドにシームレスに対応します。



大量生産における長時間稼働信頼性を重視して設計されており、K&Sウェッジボンダ―各プラットフォームにおいて、安定したテール制御と信頼性の高いパフォーマンスを提供します。

精密切断を実現する設計

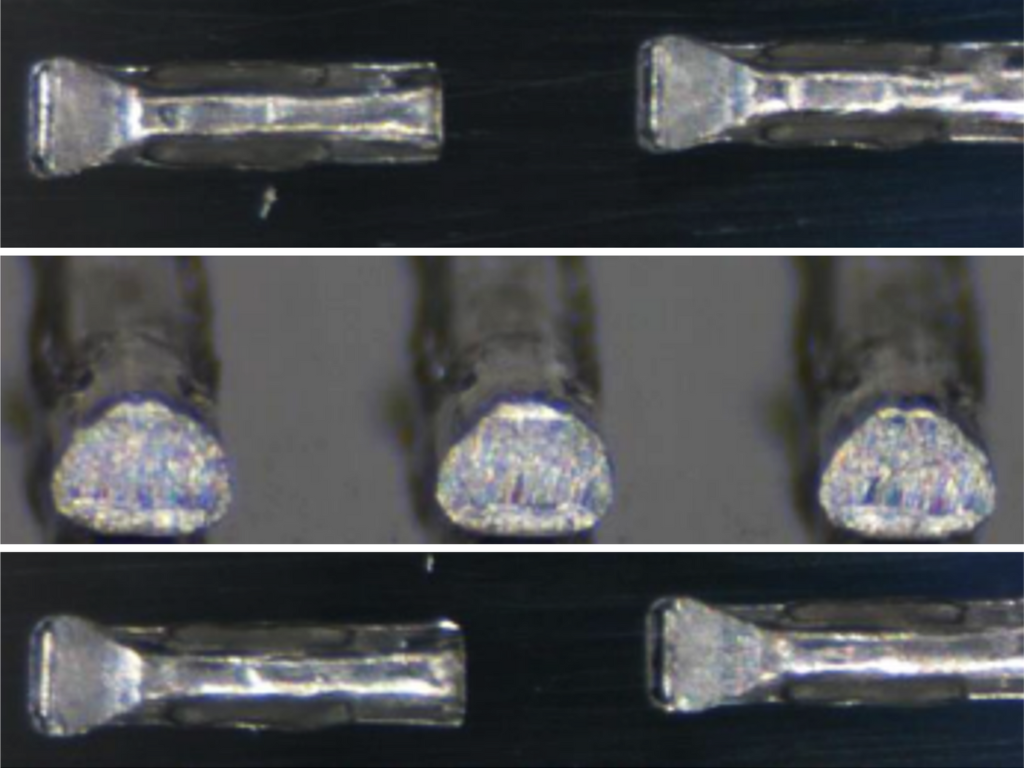

クリーンなワイヤカット面

鋭く精密に調整されたブレードにより、ボンド形成の安定性に直結するクリーンな切断を実現します。正確なテール長を維持することで、各サイクルにおいて一貫した結果を生み出し、プロセスの再現性を高めます。

太線ワイヤ／リボンプロセスに最適化

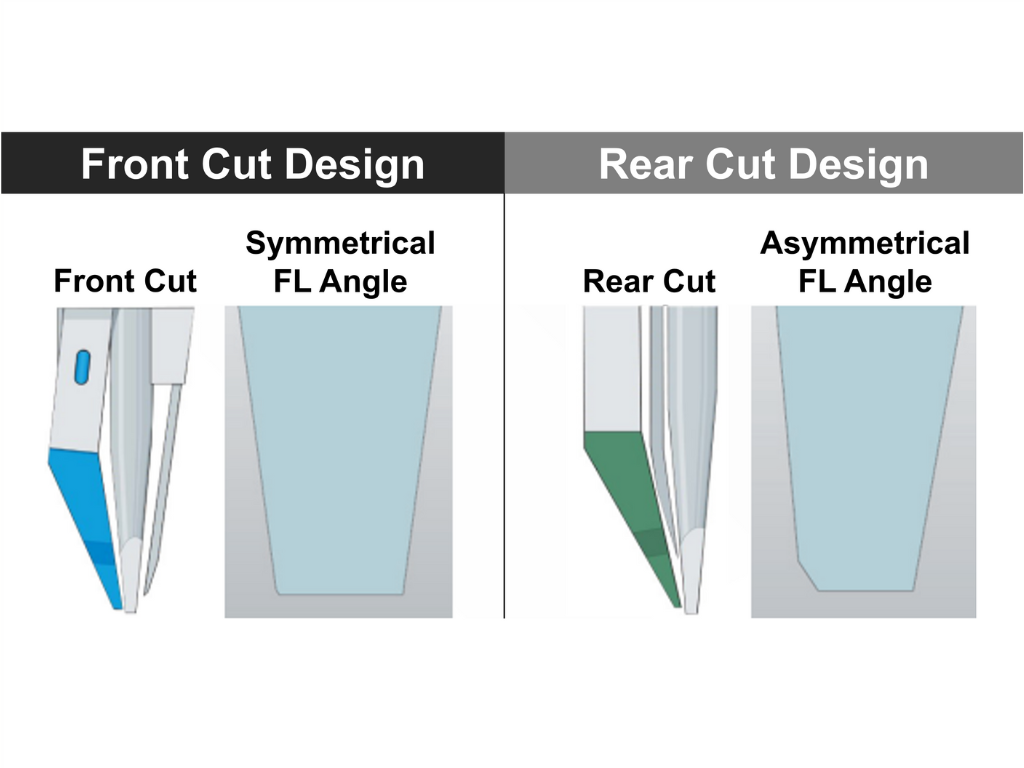

ダイナミックで信頼性の高いパフォーマンス

本STDカッターは、幅広いワイヤ径に対応できるよう設計されており、多様な生産要件に柔軟に適応します。フロントカットおよびリアカットの両方に対応しているため、生産ラインに高い柔軟性を提供します。その結果、高スループットが求められる大量生産環境においても、信頼性の高い選択肢となります。

PowerRibbon® カッター

仕様

PowerRibbon® カッター

カッターは、リボンの残り部分を破断する前に、リボンを部分的に切断するために使用されます。

鋭利なカッターは、ボンド品質とテール制御において重要な要素です。

1 mil = 0.001インチ = 25.4ミクロン

01-25023-xx PowerRibbon® カッターブレード、ストレート

PowerFusion 3600, 7100/7200/7600, M360R

注記：ほとんどの用途に推奨されます。

リボンテールを短くする必要がある一部の用途については、01-25028もご参照ください。

これらのカッターは、01-25020-1xリボンカッターに代わるものです。


DASH #

リボン幅 [ミクロン] から

リボン幅 [ミクロン] まで

-08

0

260

-09

260

510

-10

510

770

-11

770

1020

-12

1020

1530

-13

1530

2040

-14

2040

2540

01-25023のコーティング付きバージョンであり、一部の用途においてより長い寿命が期待できる場合があります。


DASH #

リボン幅 [ミクロン] から

リボン幅 [ミクロン] まで

-28

0

260

-29

260

510

-30

510

770

-31

770

1020

-32

1020

1530

-33

1530

2040

-34

2040

2540

01-25028-xx PowerRibbon® カッターブレード、ストレート

PowerFusion 3600, 7100/7200/7600, M360R

注記：01-25023で生成されるテールよりも短いリボンテールが必要な場合に使用できます。

アルミ、銅、およびアルミ被覆銅（Al/Cu）線、リボン用途に使用されます。


DASH #

リボン幅 [ミクロン] から

リボン幅 [ミクロン] まで

-12

1020

1530

-13

1530

2040

01-25028のコーティング付きバージョンであり、一部の用途においてより長い寿命が期待できる可能性があります


DASH #

リボン幅 [ミクロン] から

リボン幅 [ミクロン] まで

-32

1020

1530

-33

1530

2040

ワイヤカッター

仕様

ワイヤカッター

カッターは、ワイヤの残り部分を破断する前に、ワイヤを部分的に切断するために使用されます。なお細線ボンディングでは、ワイヤのカット工程は必要ありません。

鋭利なカッターは、ボンド品質とテール制御において重要な要素です。

1 mil = 0.001インチ = 25.4ミクロン

01-25020-0x ショートローコストカッターブレード、フロントカット

PowerFusion 3600, 7100/7200/7600, M360C

注記：M360C: このカッターは177105の代替品で、2ピースカッターホルダー177405が必要です。


DASH #

線径 [ミル]

線径 [ミル]

-01

4

10

-02

10

20

172340-xx カッターブレード、標準長

PowerFusion 3600, 7100/7200/7600, M360C

注記：標準長のボンディングツール用リアカットボンディングヘッドに対応しています。

M360C: 標準長ボンドツール用フロントカットボンドヘッドにも使用できます。このカッターは168054の代替品です。


DASH #

線径 [ミル]

線径 [ミル]

-1

4

12

-2

10

20

-3

20

25

172340のコーティング付きバージョンであり、一部の用途においてより長い寿命が期待できる可能性があります。


DASH #

線径 [ミル]

線径 [ミル]

-11

4

12

-12

10

20

-13

20

25

172864-x カッターブレード、リアカット、エクストラロング

3500, M360C

注記：3インチから4インチのボンドツール用リアカットボンドヘッドに対応しています。

このカッターは168084の代替品です。


DASH #

線径 [ミル]

線径 [ミル]

-1

4

12

-2

10

20
こちらもおすすめ

その他の製品

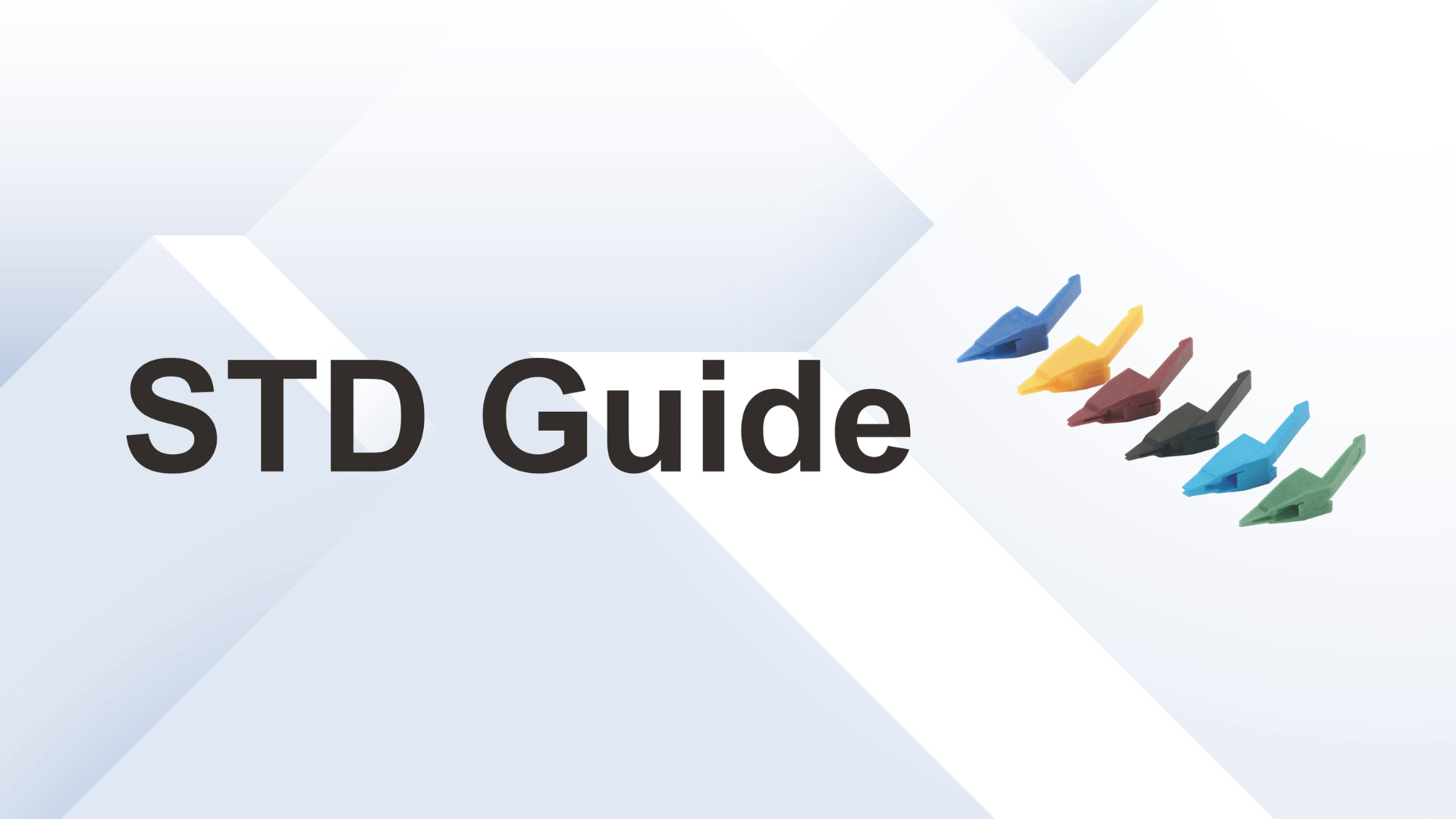

STDガイド
STDガイド
ボンディングツールへのワイヤおよびリボンの供給をスムーズにします。

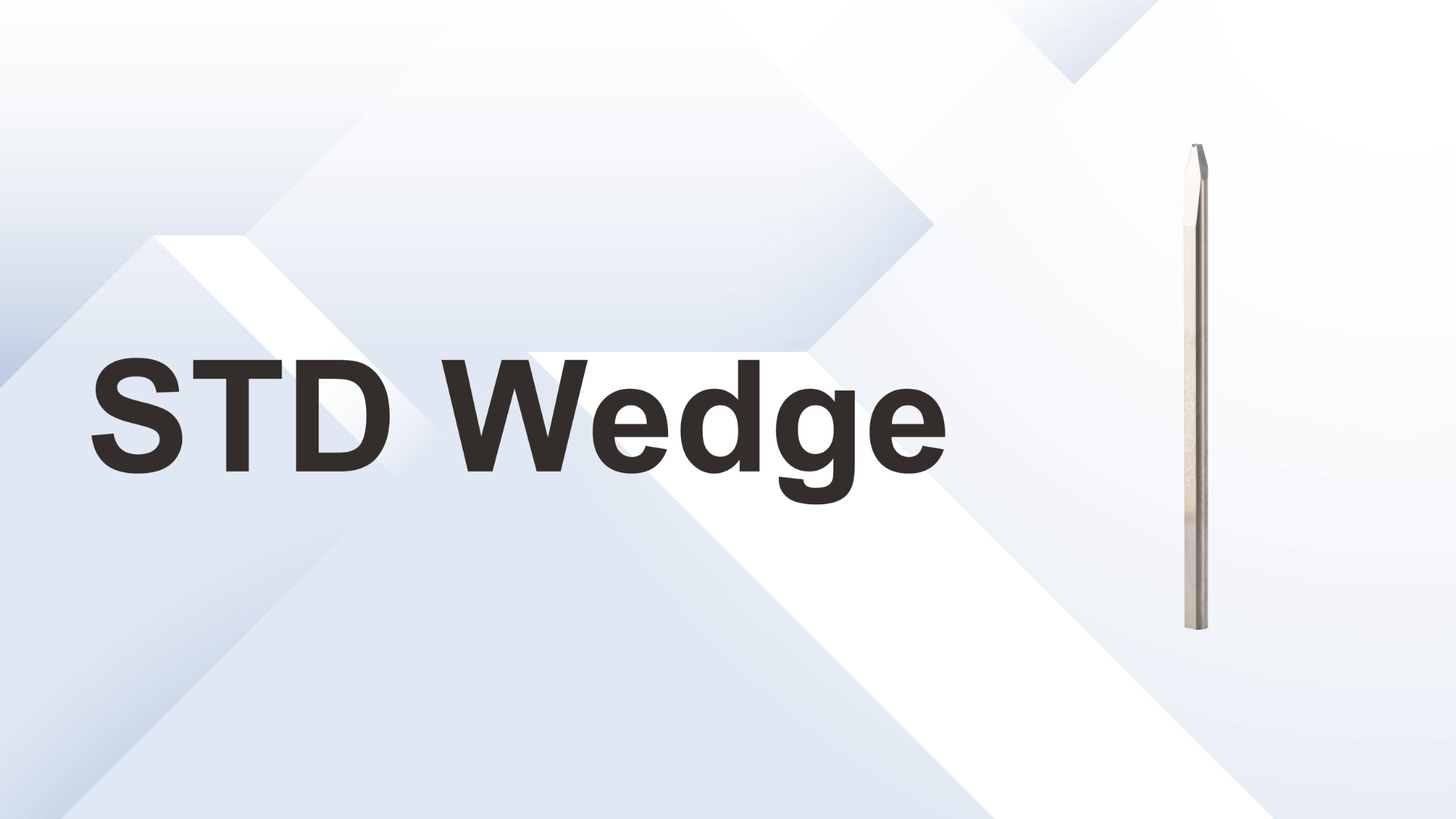

STDウェッジツール
